Termografía en mantenimiento de Tableros Eléctricos

Utilización de la Termografía en la inspección preventiva de Tableros Eléctricos

La confiabilidad y seguridad de los sistemas eléctricos industriales dependen en gran medida de un mantenimiento preventivo adecuado. Dentro de este contexto, la termografía infrarroja se ha consolidado como una técnica esencial para la inspección de tableros eléctricos, al permitir la detección de anomalías térmicas que podrían derivar en fallos catastróficos. La identificación temprana de sobrecalentamientos o conexiones defectuosas es crítica para evitar interrupciones en la operación y garantizar la seguridad del sistema.

Principios de la Termografía Infrarroja

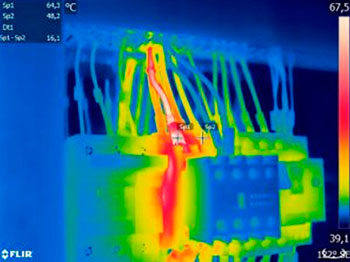

La termografía infrarroja se basa en la capacidad de una cámara termográfica para capturar la radiación infrarroja emitida por los cuerpos en función de su temperatura. Este equipo convierte la energía térmica en imágenes que visualizan las diferencias de temperatura en tiempo real, permitiendo identificar puntos calientes en los componentes eléctricos. Específicamente, en los tableros eléctricos, cualquier incremento anormal de temperatura es una señal de advertencia que puede estar asociada a sobrecargas, conexiones defectuosas, desequilibrios de carga o fallos en los componentes.

Ventajas Técnicas de la Inspección Termográfica en Tableros Eléctricos

Identificación temprana de defectos latentes: A través del análisis térmico, se pueden detectar pequeñas variaciones de temperatura que indican fallos incipientes en componentes como interruptores, fusibles, barras colectoras o terminales. Esto permite programar intervenciones correctivas antes de que ocurra un fallo crítico.
Evaluación en condiciones operativas: Una de las principales ventajas de la termografía es su capacidad de realizar inspecciones mientras el equipo está en funcionamiento. No es necesario desenergizar el sistema, lo cual minimiza las interrupciones en la operación.
Precisión y rapidez en la detección de fallas: Las cámaras termográficas modernas cuentan con una resolución térmica y espacial que facilita la identificación precisa de áreas problemáticas, mejorando la toma de decisiones respecto a las acciones correctivas.
Reducción de riesgos operativos: Al detectar sobrecalentamientos que podrían generar arcos eléctricos o cortocircuitos, la termografía contribuye a evitar incendios y fallos eléctricos que comprometen la seguridad del personal y las instalaciones.

Metodología de Inspección Termográfica

El proceso de inspección termográfica de tableros eléctricos implica una serie de pasos detallados que garantizan un análisis exhaustivo y preciso:

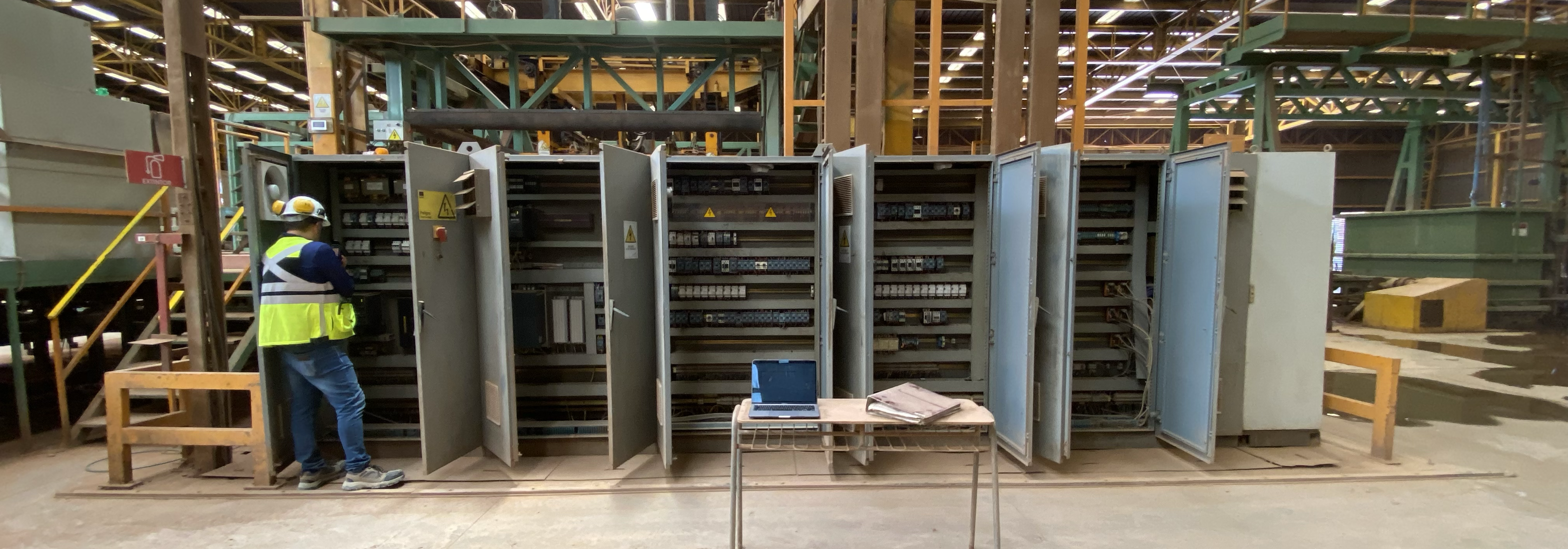

Planificación de la inspección: Se debe coordinar la inspección durante la carga máxima operativa del sistema para obtener lecturas térmicas representativas. Esto incluye revisar los puntos de interés previamente identificados en los tableros y subestaciones.

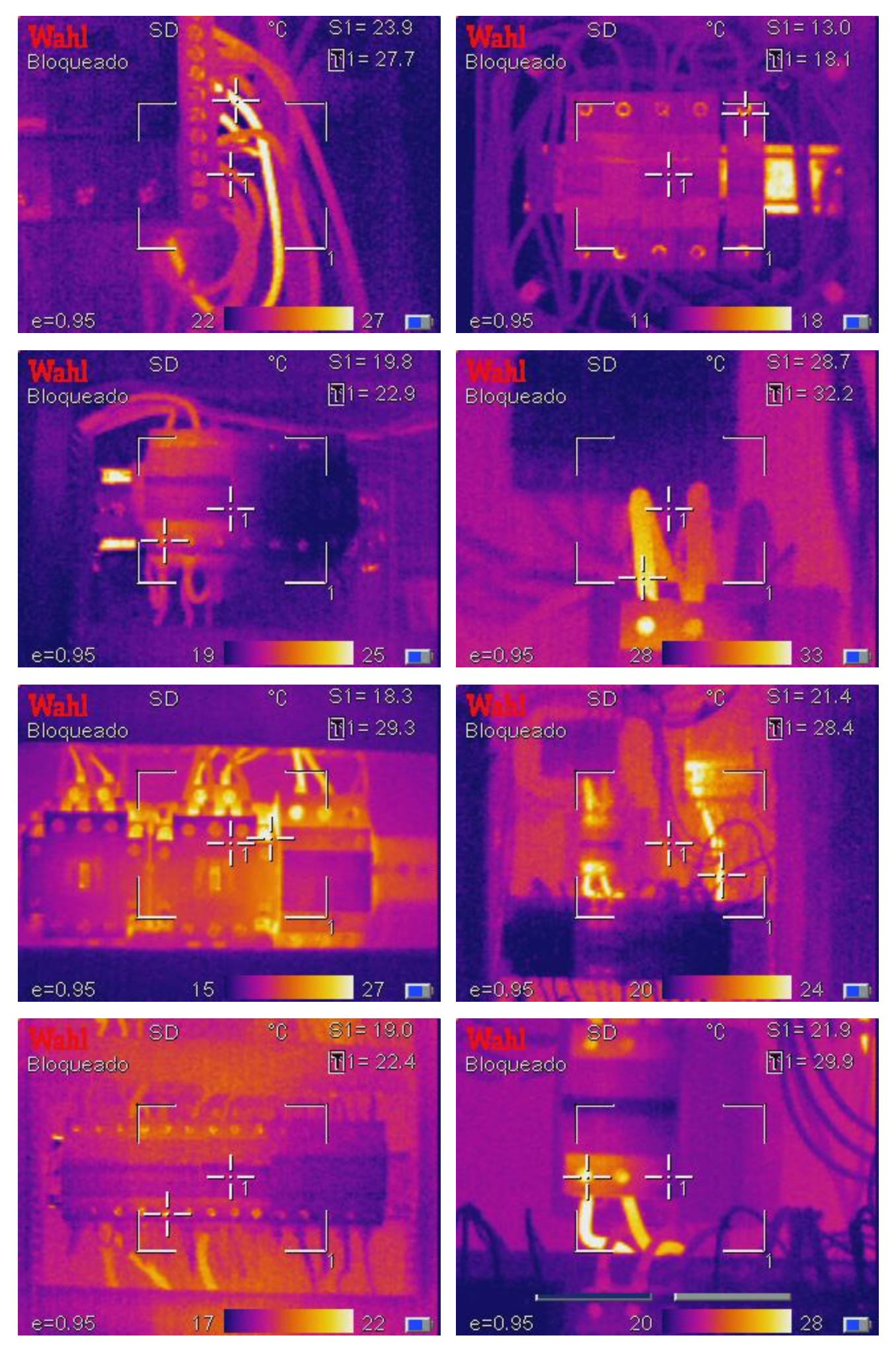

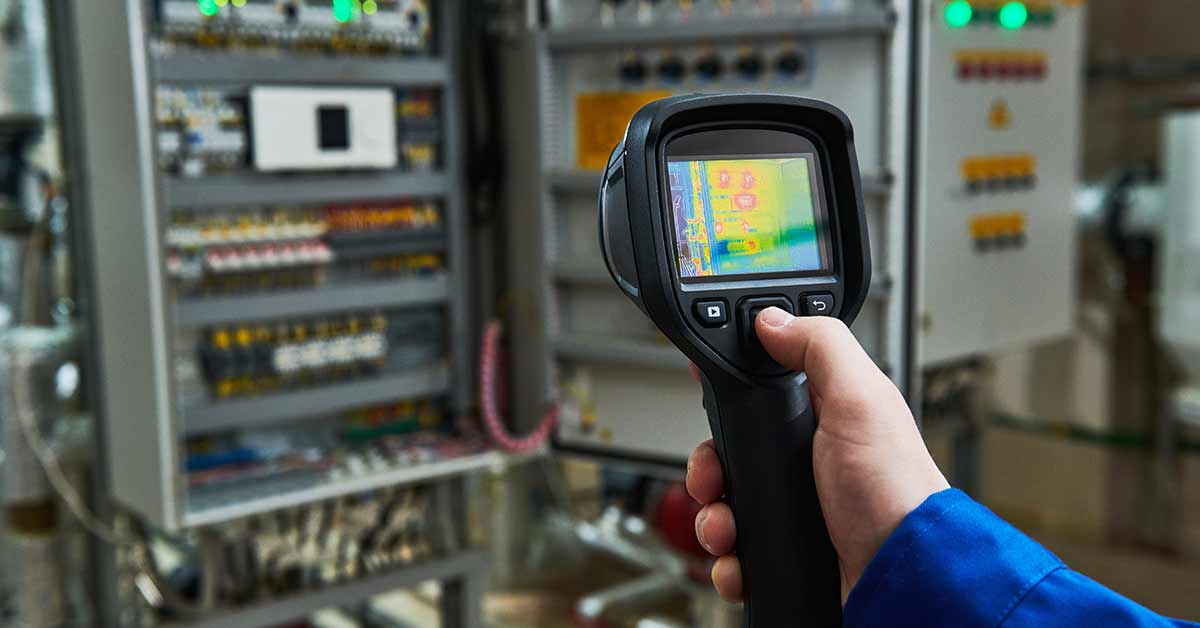

Captura de imágenes térmicas: Utilizando una cámara termográfica calibrada, el técnico inspecciona componentes clave del tablero, como interruptores automáticos, seccionadores, contactores y barras colectoras, para detectar anomalías térmicas.
Análisis e interpretación de resultados: Las imágenes obtenidas son analizadas mediante software especializado, que permite comparar los valores medidos con las temperaturas de operación estándar para cada componente. Se clasifica la severidad de las anomalías térmicas detectadas.
Elaboración del informe técnico: El informe debe incluir las imágenes térmicas con anomalías destacadas, gráficos de temperatura y una evaluación detallada de los riesgos asociados. Se recomienda incluir sugerencias para el mantenimiento correctivo o preventivo.

Fallos Típicos Detectados Mediante Termografía

La termografía permite identificar una serie de fallos recurrentes en tableros eléctricos, que pueden clasificarse en las siguientes categorías:

Conexiones flojas o mal ajustadas: Las conexiones defectuosas aumentan la resistencia eléctrica, lo que genera sobrecalentamiento localizado, identificable fácilmente mediante imágenes térmicas.
Sobrecargas o desequilibrios de fase: Una distribución asimétrica de la carga entre fases provoca variaciones térmicas que pueden comprometer la eficiencia y seguridad del sistema.
Componentes defectuosos o envejecidos: Fusibles, disyuntores y contactores que presentan deterioro a lo largo del tiempo tienden a sobrecalentarse, lo que puede provocar fallos graves si no se corrigen oportunamente.
Fallas en aislamientos: La degradación del aislamiento de los conductores o las barras colectoras puede detectarse a través de variaciones térmicas anómalas.

Elaboración y Análisis de Informes de Inspección Termográfica

Una parte crucial del proceso de inspección termográfica es la elaboración de informes detallados que recojan los resultados obtenidos, proporcionando una base sólida para la toma de decisiones correctivas y preventivas. Estos informes no solo documentan los hallazgos de la inspección, sino que también ofrecen una visión clara del estado del sistema eléctrico, facilitando la planificación del mantenimiento.

Los informes técnicos deben incluir los siguientes elementos clave:

Descripción del equipo inspeccionado: Especificar los tableros, componentes y circuitos que fueron objeto de la inspección, junto con información relevante como la capacidad nominal, el tipo de equipo y su antigüedad.
Imágenes térmicas comparativas: Cada anomalía detectada debe estar acompañada de imágenes térmicas, donde se visualicen claramente las zonas de sobrecalentamiento. Se recomienda incluir imágenes comparativas con equipos similares que no presenten fallas, para dar contexto a las temperaturas anómalas.
Análisis detallado de las temperaturas: Se deben proporcionar los valores exactos de las temperaturas medidas en cada componente y compararlos con los rangos normales de operación. Este análisis debe basarse en normas como la IEEE Standard 1584, que ofrece guías para la evaluación térmica de sistemas eléctricos.
Clasificación de la severidad de las anomalías: Las anomalías térmicas deben ser clasificadas por su nivel de criticidad, utilizando escalas de riesgo como:
- Riesgo bajo: Anomalías térmicas menores que pueden ser monitoreadas, pero no requieren intervención inmediata.
- Riesgo medio: Fallos potenciales que requieren mantenimiento preventivo en un plazo corto para evitar un agravamiento.
- Riesgo alto: Fallos críticos que deben ser atendidos de inmediato para evitar una interrupción inminente o un incidente grave, como incendios o cortocircuitos.
Recomendaciones de acciones correctivas: En función del análisis, el informe debe sugerir acciones concretas como ajuste de conexiones, redistribución de cargas, reemplazo de componentes o instalación de equipos adicionales de protección.
Gráficos de tendencia y análisis histórico: En instalaciones donde se realiza un mantenimiento predictivo regular, es recomendable incluir gráficos de tendencia que muestren la evolución de las temperaturas de los componentes a lo largo del tiempo. Esto permite detectar degradaciones progresivas y planificar mejor el mantenimiento preventivo.
Observaciones adicionales y notas técnicas: Cualquier otro hallazgo que pueda ser relevante para la operatividad del sistema debe ser consignado, como condiciones ambientales (humedad, temperatura ambiente), estado físico del tablero (presencia de polvo o suciedad) y recomendaciones sobre la frecuencia de futuras inspecciones.

Principales Aspectos Regulatorios

Formación y Certificación de Técnicos: El personal que realiza inspecciones termográficas debe estar adecuadamente capacitado y certificado. Dependiendo de la normativa aplicable (como la ASNT o la ISO 18434), se exigen ciertos niveles de competencia para interpretar correctamente las imágenes termográficas.
Mantenimiento Preventivo y Planificación: Las normativas requieren que las inspecciones termográficas se realicen periódicamente como parte de un programa de mantenimiento preventivo para reducir el riesgo de fallos eléctricos y mejorar la fiabilidad de los sistemas.
Seguridad: La seguridad durante la realización de las inspecciones es primordial. Las normativas como NFPA 70E y las guías de seguridad en la termografía exigen la implementación de medidas adecuadas de protección, incluyendo el uso de equipo de protección personal (EPP), y definir las distancias de seguridad al trabajar con sistemas eléctricos bajo tensión.
Informe de Resultados: Los informes deben ser claros y contener información sobre las áreas problemáticas detectadas. Esto incluye la temperatura medida, la evaluación de la gravedad de la anomalía y las recomendaciones para la corrección.

Valor del Informe para la Toma de Decisiones

Los informes de inspección termográfica proporcionan a los responsables de mantenimiento una herramienta esencial para la toma de decisiones informadas. Un buen informe no solo detecta anomalías, sino que ofrece un plan de acción claro, basado en datos objetivos y sustentado en normativas técnicas. De esta manera, los gestores pueden priorizar intervenciones, optimizar recursos y mejorar la seguridad operativa de sus instalaciones eléctricas.

La inspección termográfica es una técnica indispensable en la gestión de mantenimiento preventivo de tableros eléctricos. La capacidad de identificar fallas térmicas incipientes permite a las empresas anticiparse a problemas mayores, mejorar la seguridad de las instalaciones y optimizar la continuidad operativa. Implementar inspecciones termográficas regulares no solo extiende la vida útil de los equipos, sino que también minimiza los riesgos de fallos inesperados y accidentes graves.
